ເຈົ້າຄວນກວດສອບຫຍັງແດ່ກ່ອນທີ່ຈະເລືອກ 2 Pole DC Miniature Circuit Breaker DZ47 C32 500V?

1. ຄວາມເຂົ້າໃຈກ່ຽວກັບອຸປະກອນແລະບົດບາດຂອງມັນ

ເຄື່ອງຕັດວົງຈອນໄຟຟ້າຂະໜາດນ້ອຍ DC ຖືກນໍາໃຊ້ເພື່ອສະຫຼັບ ແລະແຍກວົງຈອນກະແສໄຟຟ້າໂດຍກົງ ແລະ, ບ່ອນທີ່ຜະລິດຕະພັນຖືກຈັດອັນດັບຢ່າງຖືກຕ້ອງສໍາລັບຄໍາຮ້ອງສະຫມັກ, ສະຫນອງການປ້ອງກັນການ overload ແລະວົງຈອນສັ້ນ. ບໍ່ຄືກັບກະແສໄຟຟ້າສະຫຼັບ, ກະແສໄຟຟ້າໂດຍກົງບໍ່ໄດ້ຜ່ານສູນໃນໄລຍະປົກກະຕິ. ການຂັດຂວາງຄວາມຜິດ DC ດັ່ງນັ້ນຈຶ່ງຕ້ອງການອຸປະກອນທີ່ອອກແບບແລະໃຫ້ຄະແນນສໍາລັບແຮງດັນ DC ທີ່ກ່ຽວຂ້ອງແລະເງື່ອນໄຂໃນປະຈຸບັນ.

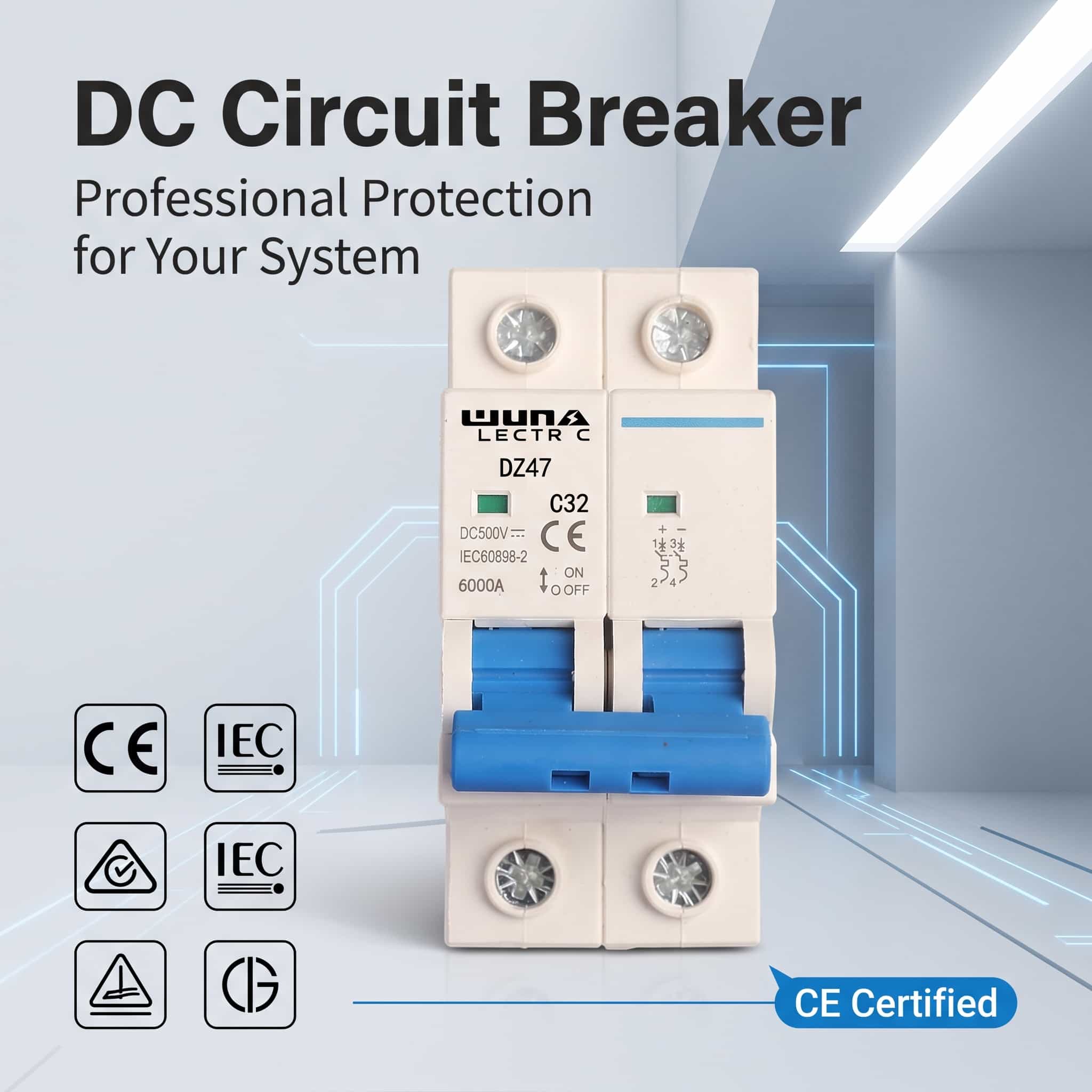

ໄດ້ 2 Pole DC Miniature Circuit Breaker DZ47 C32 500Vຖືກລະບຸໄວ້ສໍາລັບການແຈກຢາຍ DC photovoltaic ແລະຄໍາຮ້ອງສະຫມັກເກັບຮັກສາພະລັງງານ. ຫນ້າຜະລິດຕະພັນອະທິບາຍອຸປະກອນທີ່ຫນາແຫນ້ນທີ່ປະສົມປະສານການສະຫຼັບວົງຈອນ, ການໂດດດ່ຽວ, ແລະການປ້ອງກັນຄວາມຮ້ອນ - ແມ່ເຫຼັກ. ຟັງຊັນເຫຼົ່ານີ້ສາມາດຊ່ວຍເຮັດໃຫ້ການຈັດລຽງອຸປະກອນປ້ອງກັນງ່າຍຂື້ນພາຍໃນບ່ອນຫຸ້ມການແຈກຢາຍ DC ທີ່ເໝາະສົມ.

ການປົກປ້ອງແລະການໂດດດ່ຽວຮັບໃຊ້ຈຸດປະສົງທີ່ແຕກຕ່າງກັນ

ການປ້ອງກັນການໂຫຼດເກີນແລະວົງຈອນສັ້ນຕອບສະຫນອງຕໍ່ສະພາບປະຈຸບັນທີ່ຜິດປົກກະຕິພາຍໃນຂອບເຂດຈໍາກັດການປະຕິບັດການຈັດອັນດັບຂອງອຸປະກອນ. ການໂດດດ່ຽວ, ໃນທາງກົງກັນຂ້າມ, ສະຫນອງວິທີການແຍກວົງຈອນສໍາລັບການກວດກາຫຼືບໍາລຸງຮັກສາ. ເບກເກີບໍ່ຄວນຖືກປະຕິບັດເປັນຫຼັກຖານວ່າການຕິດຕັ້ງແມ່ນປອດໄພທີ່ຈະເຮັດວຽກ: ລະບົບຕ້ອງຖືກປິດແລະກວດສອບຕາມຂັ້ນຕອນຄວາມປອດໄພຂອງໄຟຟ້າທີ່ໃຊ້ໄດ້.

2. ກວດສອບການປະເມີນຄ່າໄຟຟ້າທີ່ຈໍາເປັນ

ການຈັດອັນດັບໄຟຟ້າຄວນໄດ້ຮັບການທົບທວນຮ່ວມກັນແທນທີ່ຈະເປັນສ່ວນບຸກຄົນ. ອຸປະກອນທີ່ມີກະແສໄຟຟ້າໃນນາມທີ່ເໝາະສົມອາດຈະຍັງບໍ່ເໝາະສົມຖ້າລະດັບແຮງດັນໄຟຟ້າ DC, ຄວາມສາມາດຂັດຈັງຫວະຄວາມຜິດ, ຫຼືເງື່ອນໄຂການຕິດຕັ້ງບໍ່ກົງກັບວົງຈອນ.

ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການໂດຍຫຍໍ້

3. ເປັນຫຍັງການກຳນົດຄ່າສອງເສົາຈຶ່ງສຳຄັນ

ເບກເກີ DC ສອງເສົາຖືກອອກແບບເພື່ອສະຫຼັບຫຼືຕັດການເຊື່ອມຕໍ່ສອງຕົວນໍາຜ່ານກົນໄກເຊື່ອມຕໍ່. ໃນວົງຈອນ DC ທີ່ເຫມາະສົມ, ນີ້ສາມາດສະຫນັບສະຫນູນການໂດດດ່ຽວປະສານງານຂອງ conductors ໃນທາງບວກແລະທາງລົບ. ການຈັດວາງສາຍໄຟທີ່ແນ່ນອນຕ້ອງປະຕິບັດຕາມເຄື່ອງໝາຍປາຍທາງຂອງຜູ້ຜະລິດ ແລະ ການອອກແບບວົງຈອນ.

ຈຸດທີ່ຈະຢືນຢັນກ່ອນທີ່ຈະສາຍ

• ກໍານົດຕົວນໍາທາງບວກແລະລົບແລະກວດເບິ່ງເຄື່ອງຫມາຍຂົ້ວ.
• ປະ​ຕິ​ບັດ​ຕາມ​ແຜນ​ວາດ​ຢູ່​ປາຍ​ຍອດ​ແລະ​ເສັ້ນ​ທີ່​ກໍາ​ນົດ​ໄວ້ / ເສັ້ນ​ທາງ​ການ​ໂຫຼດ​ໃດ​ຫນຶ່ງ​.
• ຢືນຢັນວ່າຜະລິດຕະພັນອະນຸຍາດໃຫ້ມີການຈັດການສາຍໄຟທີ່ສະເຫນີສໍາລັບແຮງດັນ DC ທີ່ຕັ້ງໄວ້.
• ໃຊ້ conductors ແລະ terminal ເຊື່ອມຕໍ່ທີ່ເຫມາະສົມສໍາລັບວົງຈອນປະຈຸບັນແລະສະພາບແວດລ້ອມການຕິດຕັ້ງ.
• ໃຫ້ແນ່ໃຈວ່າຄວາມຕ້ອງການການໂດດດ່ຽວແລະການປົກປ້ອງແມ່ນບັນລຸໄດ້ໃນທົ່ວລະບົບທີ່ສົມບູນ, ບໍ່ພຽງແຕ່ຢູ່ໃນອົງປະກອບດຽວ.

ການຕັ້ງຄ່າຂົ້ວທີ່ຖືກຕ້ອງແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະໃນເວລາທີ່ການອອກແບບວົງຈອນຮຽກຮ້ອງໃຫ້ທັງສອງ conductors ຕັດການເຊື່ອມຕໍ່. ການກໍ່ສ້າງສອງເສົາຂອງອຸປະກອນຢ່າງດຽວບໍ່ໄດ້ກໍານົດວິທີການສາຍໄຟທີ່ຖືກຕ້ອງ; ຂົ້ວໂລກ, ການວາງລະບົບ, ແລະຄໍາແນະນໍາຜູ້ຜະລິດຍັງຕ້ອງໄດ້ຮັບການພິຈາລະນາ.

4. ລາຍລະອຽດການອອກແບບ ແລະການຕິດຕັ້ງ

ລັກສະນະກົນຈັກສົ່ງຜົນກະທົບຕໍ່ວິທີການຕິດຕັ້ງເຄື່ອງຕັດວົງຈອນ, ກວດກາ, ແລະຮັກສາໄວ້ພາຍໃນກ່ອງແຈກຢາຍ. ຂໍ້ມູນຜະລິດຕະພັນທີ່ສະໜອງໃຫ້ອະທິບາຍເຖິງຕົວຊີ້ບອກສະຖານະທາງໜ້າ, ປຸ່ມສະຫຼັບດ້ວຍມື, ຕົວເຮືອນທີ່ທົນທານຕໍ່ໄຟ, ອົງປະກອບຂອງສາຍໄຟທອງແດງ, ແລະໂຄງປະກອບການຍຶດຕິດທາງລົດໄຟ DIN.

ຕົວຊີ້ບອກສະຖານະທີ່ເຫັນໄດ້

ຕົວຊີ້ບອກດ້ານໜ້າສາມາດຊ່ວຍໃຫ້ພະນັກງານສ້ອມແປງກວດສອບສະພາບການເຮັດວຽກຂອງອຸປະກອນທີ່ສະແດງໄດ້ໂດຍບໍ່ຕ້ອງຖອດຝາປິດອອກ. ຕົວຊີ້ວັດຄວນໄດ້ຮັບການຕີຄວາມຕາມຄໍາແນະນໍາຂອງຜູ້ຜະລິດແລະບໍ່ຄວນທົດແທນການທົດສອບໄຟຟ້າໃນເວລາທີ່ຢືນຢັນວ່າວົງຈອນຖືກ de-energized.

ການຕິດຕັ້ງລົດໄຟ DIN

ການຕິດຕັ້ງລົດໄຟສະຫນັບສະຫນູນການປະກອບທີ່ຈັດຢູ່ໃນກະດານແຈກຢາຍທີ່ເຂົ້າກັນໄດ້ແລະກ່ອງປະສົມປະສານ. ກ່ອນທີ່ຈະຕິດຕັ້ງ, ກວດເບິ່ງຄວາມເຂົ້າກັນໄດ້ຂອງລົດໄຟ, ການເກັບກູ້ enclosure, ການເຂົ້າເຖິງຢູ່ປາຍຍອດ, ເສັ້ນທາງ conductor, ແລະແຮງບິດແຫນ້ນທີ່ຕ້ອງການ. ຄວນຮັກສາໄລຍະຫ່າງແລະການລະບາຍອາກາດທີ່ພຽງພໍຕາມຄໍາແນະນໍາຂອງອຸປະກອນແລະມາດຕະຖານໄຟຟ້າທີ່ໃຊ້ໄດ້.

ທີ່ຢູ່ອາໄສແລະອົງປະກອບ conductive

ຫນ້າຜະລິດຕະພັນກໍານົດພາດສະຕິກວິສະວະກໍາທີ່ທົນທານຕໍ່ໄຟສໍາລັບທີ່ຢູ່ອາໄສແລະອົງປະກອບການນໍາທອງແດງສໍາລັບການສົ່ງໄຟຟ້າໃນປະຈຸບັນ. ລາຍລະອຽດຂອງວັດສະດຸແມ່ນລາຍລະອຽດການຄັດເລືອກທີ່ເປັນປະໂຫຍດ, ແຕ່ການຕິດຕັ້ງສໍາເລັດຮູບຍັງຄົງຂຶ້ນກັບຂະຫນາດ conductor ທີ່ຖືກຕ້ອງ, ການເຊື່ອມຕໍ່ທີ່ປອດໄພ, ຄວາມເຫມາະສົມກັບສິ່ງແວດລ້ອມ, ແລະການປະຕິບັດຕາມການອອກແບບປ້ອງກັນຂອງລະບົບ.

5. ຄໍາຮ້ອງສະຫມັກ DC ທົ່ວໄປ

ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍຂອງ DC ຖືກນໍາໃຊ້ໃນຂອບເຂດຂອງການຈັດການການແຈກຢາຍໂດຍກົງຂອງແຮງດັນຕໍ່າ. ອຸປະກອນສະເພາະຕ້ອງຖືກຈັບຄູ່ກັບຄຸນລັກສະນະທາງໄຟຟ້າຂອງແຕ່ລະວົງຈອນແລະບໍ່ຄວນເລືອກຢູ່ໃນຊື່ຄໍາຮ້ອງສະຫມັກດຽວ.

ການແຜ່ກະຈາຍ photovoltaic

ໃນການຕິດຕັ້ງ photovoltaic ທີ່ເຫມາະສົມ, breakers DC ອາດຈະຖືກນໍາໃຊ້ໃນອຸປະກອນການແຜ່ກະຈາຍຫຼືກ່ອງຜະສົມຜະສານທີ່ແຮງດັນ, ປະຈຸບັນ, ລະດັບຄວາມຜິດ, ແລະການຈັດວາງສາຍໄຟຢູ່ໃນການຈັດອັນດັບຂອງອຸປະກອນ. ຜູ້ອອກແບບຄວນຄິດໄລ່ຄຸນລັກສະນະທາງໄຟຟ້າຂອງ PV array ແລະຂໍ້ກໍານົດຕ່າງໆທີ່ກ່ຽວຂ້ອງສໍາລັບການໂດດດ່ຽວແລະການປົກປ້ອງ overcurrent.

ອຸປະກອນເກັບຮັກສາພະລັງງານ

ລະບົບການເກັບຮັກສາພະລັງງານອາດຈະປະກອບມີວົງຈອນຫມໍ້ໄຟ, ພາກສ່ວນການແຈກຢາຍ DC, ແລະການເຊື່ອມຕໍ່ກັບອຸປະກອນການແປງພະລັງງານ. ວົງຈອນເຫຼົ່ານີ້ສາມາດມີກະແສຄວາມຜິດໃນອະນາຄົດ ແລະເງື່ອນໄຂການເຮັດວຽກທີ່ແຕກຕ່າງກັນ. ເບກເກີຄວນຈະຖືກນໍາໃຊ້ພຽງແຕ່ບ່ອນທີ່ການຈັດອັນດັບ DC ແລະລັກສະນະການປົກປ້ອງທີ່ເຫມາະສົມກັບວົງຈອນສະເພາະ.

ລະບົບກະຈາຍ DC ອື່ນໆ

ບາງວົງຈອນຄວບຄຸມ DC ແຮງດັນໄຟຟ້າຕໍ່າ ແລະຈໍາໜ່າຍຍັງໃຊ້ຕົວຕັດວົງຈອນຂະໜາດນ້ອຍ. ກ່ອນທີ່ຈະຕິດຕັ້ງ, ປະເມີນແຮງດັນໄຟຟ້າໃນນາມແລະສູງສຸດ, ປະຈຸບັນການໂຫຼດປົກກະຕິ, ຄວາມອາດສາມາດ conductor, ປະຈຸບັນຄວາມຜິດ, ສະພາບແວດລ້ອມ, ແລະການປະສານງານທີ່ຈໍາເປັນກັບອຸປະກອນປ້ອງກັນ upstream ຫຼື downstream.

6. ບັນຊີລາຍການຄັດເລືອກພາກປະຕິບັດ

ໃຊ້ການກວດສອບຕໍ່ໄປນີ້ເພື່ອຈັດການສົນທະນາດ້ານວິຊາການກັບຜູ້ສະຫນອງຫຼືທີມງານອອກແບບໄຟຟ້າກ່ອນທີ່ຈະຢືນຢັນອຸປະກອນສໍາລັບໂຄງການ.

1. ກໍານົດແຮງດັນຂອງລະບົບ:ບັນທຶກແຮງດັນ DC ນາມແລະສູງສຸດ, ລວມທັງເງື່ອນໄຂການເຮັດວຽກທີ່ກ່ຽວຂ້ອງ.
2. ການ​ຄິດ​ໄລ່​ປະ​ຈຸ​ບັນ​ຂອງ​ວົງ​ຈອນ​:ພິຈາລະນາການໂຫຼດຢ່າງຕໍ່ເນື່ອງ, ເງື່ອນໄຂການດໍາເນີນງານທີ່ຄາດວ່າຈະ, ການຈັດອັນດັບ conductor, ແລະຂໍ້ກໍານົດ derating ທີ່ກ່ຽວຂ້ອງ.
3. ກວດ​ສອບ​ເງື່ອນ​ໄຂ​ຄວາມ​ຜິດ​ພາດ​:ກໍານົດກະແສໄຟຟ້າວົງຈອນສັ້ນທີ່ອາດຈະເກີດຂຶ້ນແລະກວດສອບຄວາມສາມາດຂອງ breaker DC ທີ່ໃຊ້ໄດ້ຂອງ breaker.
4. ຢືນຢັນການຈັດວາງເສົາ:ທົບທວນວິທີການສາຍດິນ, ການຕັ້ງຄ່າຕົວນໍາ, ຂົ້ວ, ແລະຄວາມຕ້ອງການແຍກ.
5. ກວດເບິ່ງສະພາບແວດລ້ອມການຕິດຕັ້ງ:ກວດເບິ່ງພື້ນທີ່ປິດລ້ອມ, ຄວາມເຂົ້າກັນໄດ້ຂອງລົດໄຟ DIN, ອຸນຫະພູມອາກາດລ້ອມຮອບ, ການລະບາຍອາກາດ, ແລະການເຂົ້າເຖິງຂອງສະຖານີ.
6. ກວດສອບເອກະສານດ້ານວິຊາການ:ຮ້ອງຂໍເອົາເອກະສານຂໍ້ມູນ, ແຜນຜັງສາຍ, ຂໍ້ມູນການຢັ້ງຢືນ, ແລະຄໍາແນະນໍາການຕິດຕັ້ງ.
7. ປະສານງານໂຄງການປ້ອງກັນ:ຢືນຢັນຄວາມເຂົ້າກັນໄດ້ກັບສາຍໄຟ, ອຸປະກອນທີ່ເຊື່ອມຕໍ່, ແລະອຸປະກອນປ້ອງກັນອື່ນໆໃນລະບົບ.

ຂະບວນການຄັດເລືອກທີ່ສົມບູນພິຈາລະນາ breaker ເປັນສ່ວນຫນຶ່ງຂອງລະບົບໄຟຟ້າທີ່ກວ້າງຂວາງ. ຖ້າການໃຫ້ຄະແນນຫຼືລາຍລະອຽດສາຍໄຟບໍ່ຊັດເຈນ, ໃຫ້ໄດ້ຮັບການຢືນຢັນເປັນລາຍລັກອັກສອນຈາກຜູ້ຜະລິດຫຼືວິສະວະກອນໄຟຟ້າທີ່ມີຄຸນວຸດທິກ່ອນທີ່ຈະຕິດຕັ້ງ.
